Použitelná průmyslová odvětví a rozsah
| Aplikační průmysl | Petrochemický, tisk, povlak/lepení, sušení povlaku, smaltování drátu, léčiva a chemikálie atd. |
| Koncentrační rozsah | 500 ~ 5000 mg/m³ (2 ~ 12% LEL). |
Pracovní princip
RTO typu věže zahřívá plyn z organického odpadu nad 760 stupňů Celsia, což způsobuje oxidovanou a rozloženou na oxid uhličitý a vodu v odpadním plynu. Vysokoteplotní plyn produkovaný oxidačními toky protéká speciálně navrženými těly keramického tepla, což způsobuje, že se keramická těla zahřívají a „skladují teplo“, které se používá k předehřívání následného příchozího organických odpadních plynů. To šetří spotřebu paliva pro vytápění odpadního plynu. Tělo keramického skladování tepla by mělo být rozděleno do tří nebo více (včetně tří) zón nebo komor a každá komora pro skladování tepla podléhá cyklu čištění uvolňování tepla, nepřetržitě pracuje.
Technické funkce
1. nízká spotřeba energie: Pokud je vstupní koncentrace mezi 1500-2000 mg/m3, může být přirozeně udržována bez přívodu paliva.
2. Účinnost vysokého zotavení tepla: Použití nových materiálů (keramika pro skladování tepla) může účinnost obnovy tepla dosáhnout 95%.
3. Pohodlná operace: Může být ovládána tradičním elektrickým ovládáním nebo průmyslovými regulátory a po kalibraci parametrů může být aktivována nebo deaktivována jediným tlačítkem a uvědomila si bezpilotní dohled.
| Výběr ventilu | Poppet ventil | Ventil motýlů |
| Míra čištění | ≤ 98% | <99,3% |
| Metoda instalace | Integrální instalace | Jedna instalace |
Procesní tok

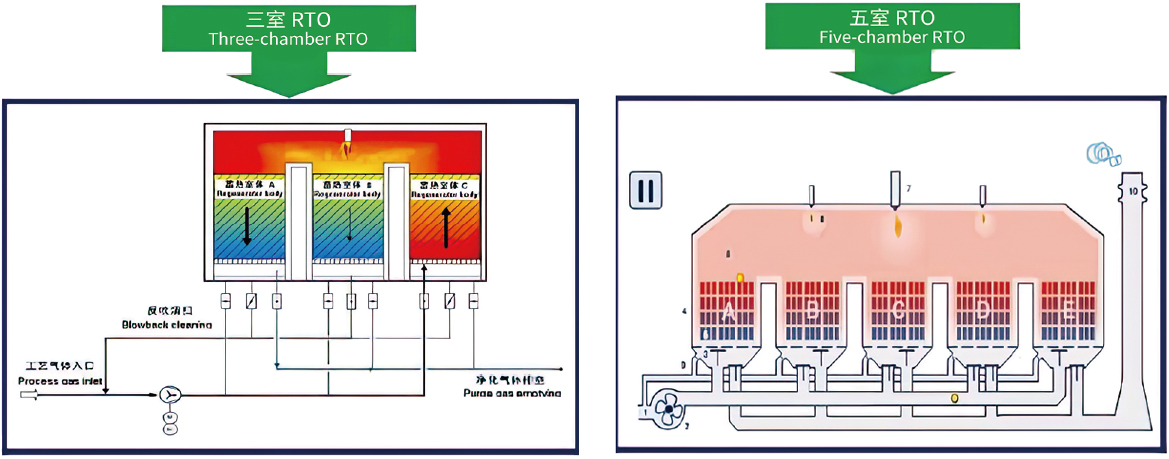

Regenerativní tepelný oxidizer (RTO) je zařízení pro úpravu plynu organického odpadu, které kombinuje oxidaci vysokoteplotních s technologií tepelného skladování s více věžemi. Účinně snižuje tepelné ztráty a šetří energii.
| Proces 1 | Proces 2 | Proces 3 | |
| Jednoduchý schematický diagram |  |  |  |
| První místnost | Výfukové plyny absorbují keramické tělo tepla a tepla L vyvíjí teplo | Skladování tepla keramické tělo 1 Neošetřené spalování pece s výfukovým plynem | Čistý plyn je vypouštěn z keramického těla 1, aby absorboval teplo |
| Druhá místnost | Čisté plyn z keramického těla skladování tepla 2 absorpce tepla | Výfukový plyn absorbuje teplotu a skladování tepla keramické tělo 2 vyvíjí teplo | Skladování tepla keramické tělo 2 neošetřené spalování pece na výfukové plyny |
| Třetí komora | Skladování tepla keramické tělo 3 Neošetřené spalování pece na výfukové plyny | Čistý výboj plynu pro skladování tepla keramické tělo 3 absorbuje teplo | Výfukové plyny absorbují teplotu tepla a skladování tepla keramické tělo 3 vyvíjí teplo |
| Spalovací komora | Oxidativní rozklad vysokých teplot | ||
Výběr zařízení
Regenerativní tepelný oxidizer (RTO) je zařízení pro úpravu plynu organického odpadu, které kombinuje oxidaci vysokoteplotních s technologií tepelného skladování s více věžemi, účinně snižuje tepelné ztráty a šetří energii.
| Model specifikace | RTO-20 | RTO-50 | RTO-100 | RTO-150 | RTO-200 | RTO-250 | RTO-300 | RTO-350 | RTO-450 | RTO-500 | |
| Ošetření objem vzduchu m³/h | 2000 | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | 45000 | 50000 | |
| Koncentrace organického plynu | 500 ~ 5000 mg/m3 (smíšený plyn) | ||||||||||
| Léčebný objekt | Trichlorbenzeny, alkoholy, ethery, aldehydy, fenoly, ketony, estery a další těkavé organické sloučeniny (VOC); palubní plyny a tak dále. | ||||||||||
| Účinnost skladování tepla | ≤ 95% | ||||||||||
| Účinnost čištění | ≥ 97%(provedeno podle standardu GB16297-1996) | ||||||||||
| Kapacita vytápění hořáku x 10^4 kcal/h | 8.4 | 21 | 42 | 63 | 84 | 105 | 126 | 168 | 189 | 210 | |
| Spotřeba paliva | Počáteční provoz | Hořák je nastaven na maximální výstup | |||||||||
| Normální provoz | Na základě koncentrace odpadního plynu může být spalovací stroj udržován nižší plamen, když je koncentrace nad 1500 mg/nm3 | ||||||||||
| Pokles tlaku postele | ≤ 3200PA | ||||||||||
Poznámka: Parametry v tabulce jsou pouze pro informaci. Pokud existují specifické požadavky, mohou být navrženy na základě skutečných podmínek.
Kritéria výběru
1. Pokud výfukový plyn obsahuje korozivní komponenty, jako je síra a chlor, je nutné výrobce informovat během výběrového procesu. Pro zpracování a výrobu je třeba použít materiály odolné proti korozi, jako je SUS2205 nebo vyšší, a v pozdějším stádiu je pro takové plyny nutné zvláštní ošetření.
2. koncentrace smíšeného odpadního plynu vstupující do zařízení pro skladování energie s vysokou teplotou spalovacích zařízení musí být v rozmezí menší než 1/4 nižšího limitu výbuchu LEL.
3. Maximální teplota používaná zařízením pro intenzitě s vysokým teplotou energie je nižší než 960 ℃. Je třeba zředit látky s vysokou energií a vysokokontrační plyny. Pokud existují zvláštní požadavky, měly by být indikovány, aby při navrhování tepelné izolace byly stanoveny specifické požadavky.
4. Je nezbytné, aby plyny vstupující do regenerativního vysokoteplotního spalovacího zařízení bez prachových částic a olejových mlh, které by mohly způsobit zablokování nebo záblesky. Toto preventivní opatření je nezbytné pro zabránění flashbacků i překážkám keramiky pro skladování tepla.
5. V některých regionech existují specifické požadavky na emise oxidu dusíku z vysokoteplotního spalovacího zařízení. Je zásadní sdělit tyto požadavky, aby se zajistilo výběr spalovacího systému s nízkým dusíkem při nákupu hořáků. Kromě toho, pokud výfuk obsahuje vysokou koncentraci dusíku, nemusí ani spalovací systém s nízkým dusíkem splňovat emisní standardy, což vyžaduje následné procesy odstraňování dusíku.
