Provozní princip

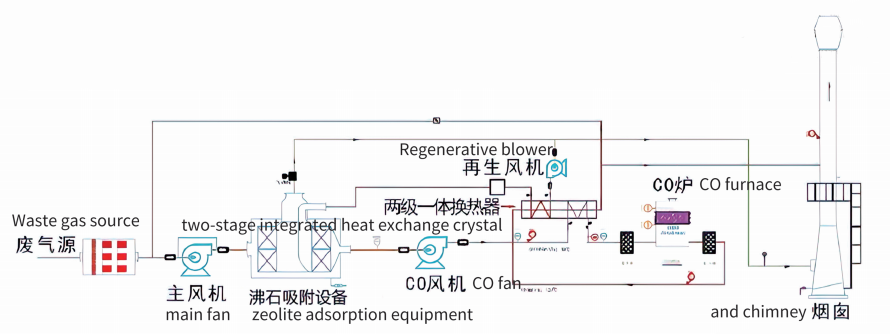

Vzduch obsahující VOC, které má být ošetřeno, se po předběžném filtraci odesílá do úpravy koncentrovaného rotačního bubnu zeolitu. V léčebné oblasti jsou VOC odstraněny adsorbentem a vzduch je čištěn a vypouštěn z úřední oblasti koncentrovaného aktivovaného rotačního bubnu uhlíku. VOC adsorbované v koncentrovaném rotačním bubnu jsou desorbovány a koncentrovány (5 až 20krát) tepelným zpracováním v regenerační oblasti. Po vysoce koncentrování, desorbované VOC vstoupí do tepelného výměníku pro další zahřívání a poté jsou odeslány do topné komory. Plyn se zahřívá na katalytickou reakční teplotu topným zařízením. Poté se organické plyny rozkládají na oxid uhličitý, vodu a tepelnou energii působením katalyzátoru v katalytickém loži. Plyn po reakci vstoupí do výměníku tepla a vyměňuje teplo s nízkoteplotním plynem, čímž se zahřívá a předehřívá vstupní plyn. Tímto způsobem musí systém vytápění kompenzovat pouze vytápění prostřednictvím systému sebeovládání, aby se dosáhlo úplného spalování, což výrazně ušetřilo energii a splnění národních emisních standardů.
Charakteristiky koncentrační zařízení VOCS
| Vysoká účinnost čištění | Teoretická rychlost odstranění rotačního bubnu může dosáhnout 90% (s výjimkou speciálních komponent) |
| Vysoká účinnost tepelné desorpce | Organické sloučeniny s body varu pod 140 ° C lze desorbovány |
| Malá stopa | Ve srovnání s podobným zařízením pro léčbu adsorpce je relativně malý |
| Rychlá adsorpce a desorpce | Krátká adsorpční doba, snadná nasycení; vysoká účinnost desorpce, krátký cyklus |
Kritéria tselection a charakteristiky CO katalytického spalování
1. Výfukový plyn nesmí obsahovat složky, které mohou otrávit nebo trvale deaktivovat katalyzátor, jako je chlor, síra, halogeny, těžké kovy atd.
2. Smíšený odpadní plyn vstupující do katalytického spalovacího zařízení je menší než 1/4 LEL exploze dolního rozsahu limitu.
3. extrémní teplota použitá při katalytickém spalování je menší než 600 ℃. Látky s vysokým teplem a vysoce koncentrační plyny musí být zředěny, aby se zabránilo teplotě reakční komory překročit limit a způsobit deaktivující a neschopný provést katalytické redukční reakce.
4. Plyn vstupující do procesu katalytického spalování nesmí obsahovat prachové částice nebo olejovou mlhu, která může blokovat nebo způsobit flashback.
5. Charakteristiky CO katalytického spalování: nízká spotřeba energie, nízká odolnost, vysoká účinnost zotavení tepla, snadno provozovatelná.
| Nízká spotřeba energie | Start-up předehřívání trvá pouze 30-45 minut a předehřívací teplota je obecně 250-320 ° C. |
| Nízký odpor | Struktura výměníku tepla je optimalizována a konstrukce katalyzátoru má nízkou rychlost prostoru (10 000–15 000 H-1). |
| Vysoká účinnost zotavení tepla | Ve srovnání s podobnými produkty se používá více specifikací vlnitých panelů a účinnost regenerace tepla je až 70%. |
| Vysoká účinnost čištění | Výměník tepla přijímá novou technologii svařování, aby se zajistilo, že během střídání horkých a chladu nedochází k praskání a úniku plynu. Čisticí účinnost těla dosahuje 98%a za záruky katalyzátoru je celková účinnost čištění nad 98,5%. |
| Snadné ovládání | Tradiční elektronické ovládání nebo průmyslové ovladače se používají pro ovládání po dokončení kalibrace parametru, může být systém spuštěn a zastaven jedním tlačítkem, dosažení bezpilotního monitorování. |
