Rozsah aplikací
1. Použijte se na průmyslová odvětví, jako je chemikálie, lehký průmysl, tisk, guma, nábytek, elektromechanika, stavba lodí, automobily a ropa.
2. Aplikovatelná na jiná průmyslová odvětví, která vyžadují obnovení těkavých organických rozpouštědel.
3. Aplikovatelná na velký objem vzduchu, střední až vysokou koncentraci a nízkoteplotní organické plyny.

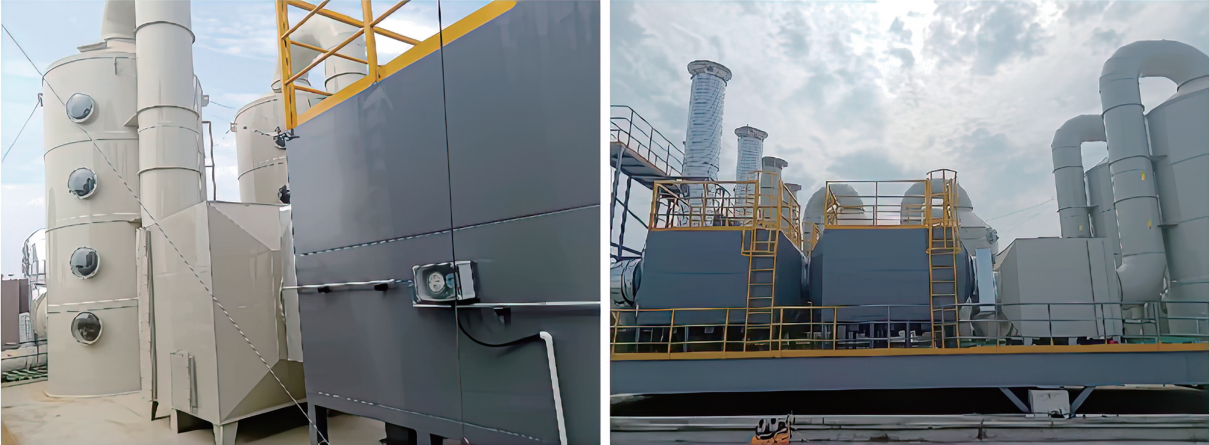

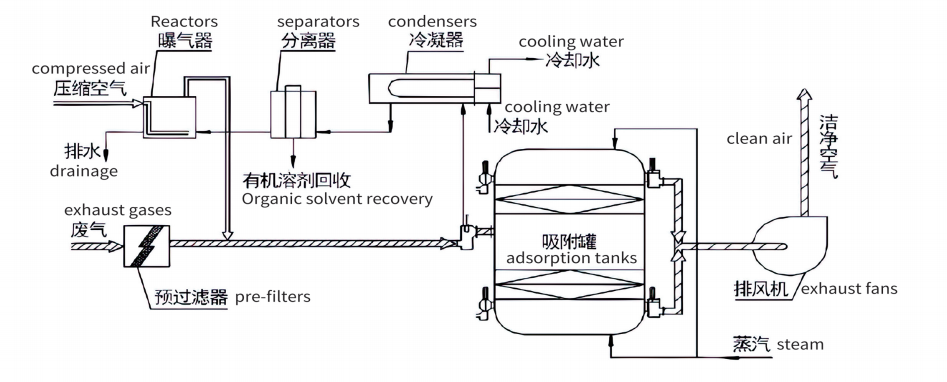

Pracovní princip
Adsorpční proces: Odpadní plyn prochází AR filtrem, aby se před vstupem do nádrže odstranila malé suspendované částice. Plyn se poté filtruje prostřednictvím aktivovaných částic uhlíku zabalených do nádrže a vyprázdněn zadním ventilátorem (pokud je koncentrace plynu vysoká, lze použít vícestupňové adsorpční zařízení k zajištění toho, aby plyn splňoval emisní standardy).
Proces desorpce: Když je aktivovaný uhlík nasycen po určitém období použití, je třeba jej regenerovat. Proces desorpce a regenerace používá metodu zahřívání a analýzy. Vysokoteplotní pára při 0,5 MPa je injikována ze spodní části věže do nádrže, aby se odpojily organické látky z aktivovaného uhlíku. Samostatný plyn prochází odpovídající kondenzací, aby se ochladil a vstoupil do separační nádrže. Organická rozpouštědla jsou získána při separaci, zatímco zbývající roztok je provzdušňován a vypouštěn (pokud je třeba získat vysoce přesné rozpouštědla, může být do separační nádrže přidáno destilační zařízení).

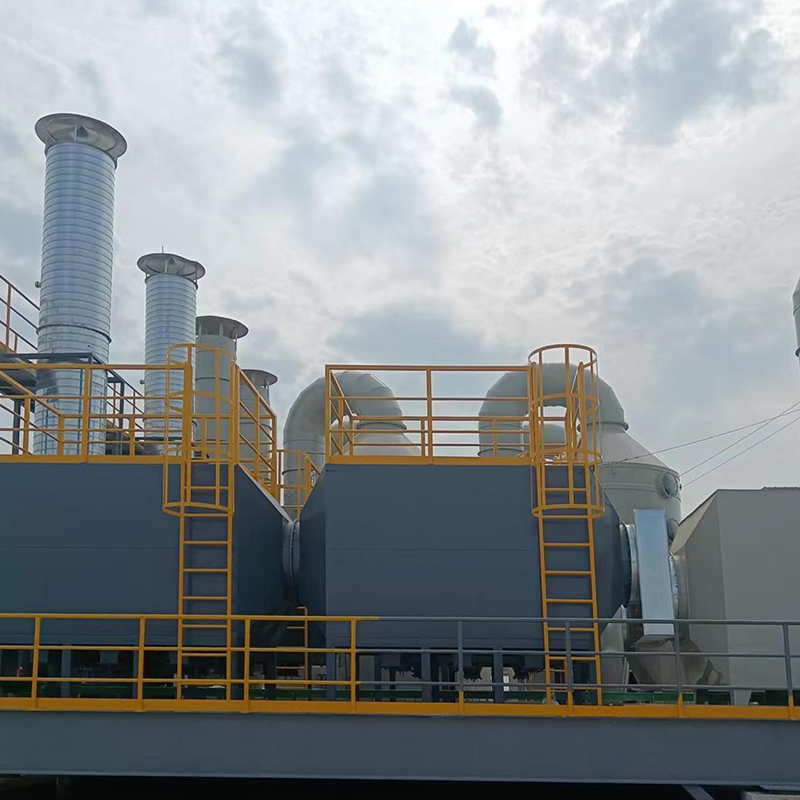

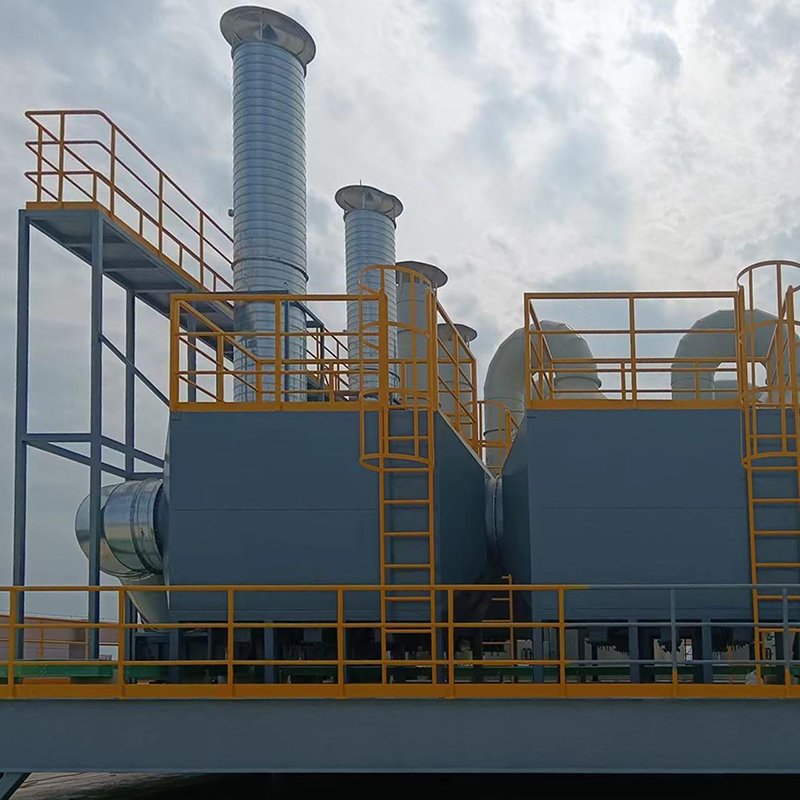

Strukturální rysy
Zařízení se skládá hlavně z adsorpčních nádrží, uzavíracích ventilů, filtrů, kondenzátorů, provzdušňovacích nádrží, parních potrubí, dodávek vody a drenážních potrubí, ventilátorů a podpůrných potrubí. Jako desorpční médium se používá nízkotlaká pára. V případě potřeby může být parní filtr vybaven ke zvýšení teploty páry pro analýzu rozpouštědel s vyššími body varu. Zařízení má několik bezpečnostních opatření, jako je ochrana přetížení ventilátoru, ochrana přehřátí uhlíkové vrstvy, blokování požáru a kontrolu ventilů. Spotřeba energie je při normálním používání nízká, což vyžaduje pouze sílu výfukového ventilátoru.
Výběr zařízení
Technické parametry a externí rozměry jednovrstvého aktivovaného uhlíku.
| Specifikace řady | XF-L-1000 | XF-L-1800 | XF-L-3000 | XF-L-5000 | XF-L-7000 | XF-L-8000 | XF-L-10000 | |
| Návrh ošetření objem vzduchu (m³/h) | 1000 | 1800 | 3000 | 5000 | 7000 | 8000 | 10000 | |
| Průměr adsorpční nádrže DG (mm) | F800 | ↓ 1000 | f11oo | 1600 | F1800 | F2000 | F2100 | |
| Aktivovaná kapacita plnění uhlíku (nádrž kg/li) | 100 | 200 | 300 | 380 | 500 | 750 | 800 | |
| Spotřeba chladicí vody kondenzátoru (m³/h) | 2 | 3 | 5 | 8 | 12 | 15 | 16 | |
| Tlak a spotřeba stlačeného vzduchu | 1 kg/cm² malé | Stejné jako vlevo | Stejné jako vlevo | Stejné jako vlevo | Stejné jako vlevo | Stejné jako vlevo | Stejné jako vlevo | |
| Model ventilátoru | 9-19,4a | 9-19,4,5a | 9.19,4,5a | 9-19,5a | 9-19,5,6a | 9-19,5,6a | 9-19,6,3a | |
| Motor model | Y-2P2.2KW | Y-2p4kw | Y-2P5.5kw | Y-2P15KW | Y-2P22KW | Y-2P30KW | Y-2P45KW | |
| Spotřeba desorpční páry kg/h (4 kg/cm^2) | 30 | 45 | 75 | 100 | 130 | 150 | 180 | |
| Dimenze (mm) | A | | 3400 | 4200 | 5100 | 6000 | 5800 | 7000 |
| B | | 2900 | 3100 | 3400 | 3920 | 4500 | 6000 | |
| H | | 100 | 120 | 140 | 160 | 160 | 160 | |
| Celková hmotnost zařízení | | 3.2t | 3,8T | 4,8T | 5,2t | 8,5t | 9,5t | |
Technické parametry a externí rozměry uhlíku aktivovaného dvojitou vrstvou
| Specifikace řady | XF-LL-5000 | XF-LL-8000 | XF-LL-10000 | XF-LL-15000 | XF-LL-30000 | |
| Návrh ošetření objem vzduchu (nm³/h) | 5000 | 8000 | 10000 | 15000 | 30000 | |
| Průměr adsorpční nádrže D (mm) | 1500 | 1800 | 2000 | Samostatně určené | Samostatně určené | |
| Obrysové rozměry | A (MM) | 3800 | 4500 | 4900 | Samostatně určené | Samostatně určené |
| B (mm) | 3000 | 3500 | 3800 | Samostatně určené | Samostatně určené | |
| C (mm) | 1000 | 1100 | 1100 | Samostatně určené | Samostatně určené | |
| H (mm) | 4200 | 4600 | 5000 | Samostatně určené | Samostatně určené | |
| Čisticí systém | Vstup φmm | 400 | 530 | 560 | Samostatně určené | Samostatně určené |
| Výstup φmm | 280 | 380 | 400 | Samostatně určené | Samostatně určené | |
| Systém sušení | Vstup φmm | 280 | 380 | 400 | Samostatně určené | Samostatně určené |
| Výstup φmm | 200 | 280 | 300 | Samostatně určené | Samostatně určené | |
| Aktivovaná kapacita plnění uhlíku (jednotlivá nádrž) kg | Další rozhodnutí | Další rozhodnutí | Další rozhodnutí | Samostatně určené | Samostatně určené | |
| Spotřeba analýzy Steam (0,4MPA) kg/h | 350 | 460 | 550 | Samostatně určené | Samostatně určené | |
| Spotřeba chladicí vody (TL = 30 ° C, T2 = 36 ℃) ³M/H | 22 | 30 | 35 | Samostatně určené | Samostatně určené | |
| Stlačený vzduch (0,4MPA) | Pár | Pár | Pár | Pár | Pár | |
| Nainstalovaný celkový výkon (parní superheater) KW | Samostatně určete | Samostatně určete | Samostatně určete | Samostatně určené | Samostatně určené | |
| Účinnost čištění | ≥ 90% | ≥ 90% | ≥ 90% | Samostatně určené | Samostatně určené | |
| Hmotnost každé sady zařízení (T) | 7.5 | 9.5 | 12 | Samostatně určené | Samostatně určená | |
