Použitelná průmyslová odvětví a rozsah
Tento systém je použitelný pro centralizovaný výboj (-10 ° C až 15 ° C) organickým odpadním plynem v průmyslových odvětvích, jako je mechanický, elektronický, chemický, farmaceutický průmysl, tisk, stavbu lodí a elektrické zařízení. Mezi typy organických rozpouštědel, která lze purifikovat a obnovit, patří následující jediná nebo smíšená rozpouštědla:
-Aromatické uhlovodíky: benzen, toluen, xylen, styren atd.
-Ketons: aceton, cyklohexanon, methyl ethylketon atd.
-Steři: ethylacetát, butylacetát, methyl isobutylketon, banánový olej atd.
-Alkoholy: Methanol, ethanol, isopropylalkohol atd.
-Petroleum: těkavý benzín, nafta atd.
Technické parametry a charakteristiky výkonu
| Model Parametr | Série WOV-TXW-40 | Série WOV-TXW-60 | Série WOV-TXW-80 | Poznámky | |
| Objem ošetřeného výfukového plynu (nm³) | 3000-4000 | 4500-6000 | 6000-8000 | | |
| Koncentrace výfukových plynů (mg/m³) | ≤ 4 000 | (-10-15 ° C) | |||
| Dimenze (mm) | 2300x2200x3600 | 3200x2700x4100 | 4200x2800x4700 | | |
| Odpor (MPA) | 0,3-0,5 | 0,3-0,5 | 0,3-0,5 | | |
| Elektrická energie (KW) | 11 | 18.5 | 28 | | |
| Vstupní výška středu (mm) | 735 | 915 | 119.5 | | |
| Tok vody | Tlak (MPA) | 0.1 | 0.1 | 0.1 | |
| Spotřeba (m³/h) | 15 | 40 | 60 | | |
| Desorpční pára | Tlak (MPA) | 0.4 | 0.4 | 0.4 | |
| Spotřeba (m³/h) | 20-50 | 60-100 | 150-230 | | |
| Stlačený vzduch | Tlak (MPA) | 0,4-0,5 | 0,4-0,5 | 0,4-0,5 | |
| Spotřeba (m³/h) | 0.3 | 0.36 | 0.45 | | |
| Hmotnost vybavení (kg) | 2800 | 3900 | 5100 | | |
Charakteristiky a výhody vybavení
1. zařízení používá aktivovaná uhlíková vlákna s velkou specifickou povrchovou plochou (1000 ~ 1500㎡/g) a jednotnou mikroporézní strukturu jako adsorpční materiál, který má výhody vysoké účinnosti čištění a menší množství plnicího množství adsorpčních materiálů.
2.. Adsorpční a desorpční doba organických rozpouštědel je krátká, rychlost je rychlá a kvalita obnovených rozpouštědel je dobrá.
3. Celý systém je řízen mikropočítačovými programy a lze jej provozovat ručně nebo automaticky, se snadným provozem a vysokou spolehlivostí.
4. Zařízení a komponenty v systému jsou sestaveny v kompaktní struktuře, která se snadno instaluje a zabírá malou plochu.
5. Snížení vibrací, zvuková izolace, prevence exploze, nadměrná teplota a opatření na ochranu nadměrného tlaku jsou přijímána pro všechna zařízení a komponenty v systému, což zajišťuje bezpečný provoz a vhodnosti pro instalaci na různých místech, jako jsou podlahy dílny, podlahy a střechy.
6. Průtok vzduchu je navržen podle požadavků uživatele.

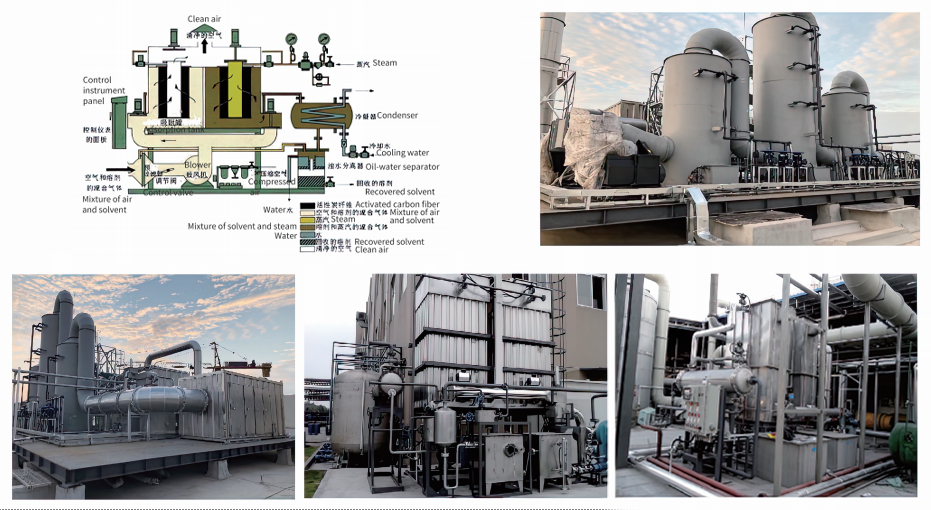

Procesní tok a pracovní princip
Pracovní princip tohoto zařízení je založen na adsorpční síle mikroporézních aktivních materiálů na molekulách nebo shlucích rozpouštědel. Když průmyslový odpadní plyn prochází adsorpčním médiem, organická rozpouštědla v něm jsou „zachycena“ a odstraněna, což má za následek čištění plynu organického odpadu. Podle teorie molekulárního tepelného pohybu, když je do adsorpčního systému přidána tepelná energie z vnějšku, zvyšuje tepelný pohybový energii adsorbovaných molekul nebo shluků. Když je tepelná pohybová síla dostatečná k překonání adsorpční síly, molekuly organických rozpouštědel se „uvolní“ z adsorpčního systému a adsorpční médium bude regenerováno. Toto zařízení má dvě sady adsorbrů naplněných aktivovanými koutky z uhlíkových vláken, A a B, pro cyklické adsorpční-desorpční procesy-regenerace.
Stav organických rozpouštědel závisí na teplotě a tlaku prostředí. Organická rozpouštědla disociovaná z adsorberu jsou v plynném stavu, když tlak, který zažívají při vysoké teplotě, je pod nebo blízký tlaku na saturace páry odpovídající teplotě. Poté, co je teplota organických rozpouštědel snížena kondenzátorem (výměníkem tepla), klesá také odpovídající tlak nasycené par a tlak v systému bude mnohem vyšší než tlak organického par, organická rozpouštědla kondenzují do kapaliny. Rozpouštědlo a kondenzátu smíšená kapalina proudí do separátoru. Většina organických rozpouštědel je ve vodě nerozpustná nebo mírně rozpustná. Organická rozpouštědla jsou získána ze separátoru pomocí principu gravitačního separace na základě rozdílu ve specifické gravitaci mezi rozpouštědly a vodou. Kondenzát je propuštěn po ošetření odolné proti výbuchu.
