K čemu se používá příslušenství zařízení na úpravu organických odpadních plynů VOC?

K čemu se používají VOCs Příslušenství zařízení na zpracování organických odpadních plynů?

Přímá odpověď je, že Příslušenství inženýrských zařízení pro úpravu organických odpadních plynů VOC se používají k ochraně, podpoře a optimalizaci výkonu jednotek pro úpravu jádra v rámci průmyslového systému zpracování odpadních plynů VOC. Komponenty, jako jsou vysokoteplotní přetlakové ventily a horizontální rozprašovací skříně, nejsou samotnou primární čistící jednotkou, ale plní kritické podpůrné funkce včetně ochrany proti přetlaku, předúpravy částic, řízení teploty a směru proudění vzduchu v rámci celkového řetězce zařízení na úpravu výfukových plynů. Bez správně přizpůsobeného příslušenství může i dobře navržený systém VOC s aktivním uhlím nebo systém VOC s katalytickou oxidací trpět nestabilním prouděním vzduchu, předčasným opotřebením zařízení nebo nebezpečným nárůstem tlaku během kolísání procesu. To je důvod, proč strojírenské firmy specializující se na čištění organických odpadních plynů, jako je Lvquan Environmental Protection Engineering Technology Co., Ltd., navrhují příslušenství jako integrovanou součást úplného systému úpravy vzduchu VOCs spíše než jako dodatečný nápad. Níže uvedené části vás seznámí s tím, jak tyto systémy fungují, jak se porovnávají různé technologie úpravy, co konkrétní příslušenství v systému dělá a jak vybrat správnou konfiguraci pro danou průmyslovou aplikaci.

Jak funguje systém zpracování odpadních plynů VOCs

Typický průmyslový systém čištění odpadních plynů VOC sleduje obecnou sekvenci, která začíná zachycením, prochází předúpravou, pokračuje do fáze čištění aktivní zóny a končí bezpečným vypouštěním komínem. Výfukové plyny obsahující těkavé organické sloučeniny jsou nejprve shromažďovány pomocí záchytných digestoří nebo potrubí umístěných v blízkosti zdroje emisí, jako je linka na úpravu výfukových plynů lakovny nebo kontrolní bod VOC v polygrafickém průmyslu. Shromážděný plyn pak běžně prochází stupněm předběžné úpravy, kde horizontální rozprašovací skříň může odstraňovat částice, ochlazovat proud plynu nebo v některých protipožárních konfiguracích pomáhat s rychlým pokrytím oblasti z bezpečnostních důvodů. Po předúpravě plyn vstupuje do jednotky pro úpravu aktivní zóny, která se může spoléhat na adsorpci pomocí aktivního uhlí, katalytickou oxidaci nebo tepelnou oxidaci v závislosti na koncentraci a složení přítomných VOC. Bezpečnostní a ovládací příslušenství, včetně přetlakových ventilů dimenzovaných pro provoz při vysokých teplotách, je umístěno v klíčových bodech potrubí, aby chránilo systém před přetlakovými událostmi předtím, než je upravený plyn vypuštěn jako čistý výfuk.

Aktivní uhlí vs katalytická oxidace: Porovnání technologií zpracování VOCs

Volba mezi aktivním uhlím a katalytickou oxidací je jedním z nejběžnějších raných rozhodnutí při navrhování systému úpravy vzduchu VOC a správná volba do značné míry závisí na koncentraci plynu, průtoku a konkrétních zahrnutých sloučeninách. Systémy VOC s aktivním uhlím fungují prostřednictvím adsorpce, kdy se organické molekuly zachycují na porézním povrchu uhlíkového média, a tento přístup je obecně vhodný pro proudy s nižší koncentrací s přerušovaným tokem. Systémy VOC katalytické oxidace místo toho přeměňují organické sloučeniny na oxid uhličitý a vodní páru prostřednictvím řízené oxidační reakce na loži katalyzátoru, která má tendenci fungovat dobře v kontinuálních proudech plynu se střední koncentrací. Obecné odkazy na kontrolu průmyslového znečištění ovzduší, včetně materiálu s přehledem technologie publikovaného agenturou U.S. Environmental Protection Agency o technologiích kontroly VOC, popisují jak adsorpci, tak oxidaci jako zavedené přístupy s různými provozními rozsahy, spíše než jako univerzálně lepší. Níže uvedená tabulka představuje ilustrativní srovnání typických rozsahů účinnosti odstraňování uváděných v obecných popisech průmyslových technologií spíše než údaje o certifikovaných testech pro jakoukoli jednotlivou konkrétní instalaci.

Vodorovný sloupcový graf výše ukazuje obecný vzor v typických rozsazích účinnosti odstraňování napříč čtyřmi běžnými přístupy k průmyslovému zpracování výfukových plynů a je zamýšlen jako ilustrativní spíše než certifikované měření pro kterékoli zařízení. Jednoduchá ventilace bez vyhrazeného stupně úpravy nabízí nejnižší relativní výkon, protože organické sloučeniny z proudu vzduchu primárně spíše ředí než aktivně odstraňuje. Adsorpce aktivního uhlí a katalytická oxidace vykazují výrazně vyšší výkon, což je v souladu s tím, proč tyto dvě technologie zůstávají nejrozšířenějšími možnostmi v návrhu průmyslových systémů čištění VOC. Kombinovaný vícestupňový systém, který spojuje příslušenství pro předúpravu, jako je stříkací kabina s adsorpční nebo oxidační jednotkou jádra, má tendenci vykazovat nejsilnější celkový vzor, ​​protože každý stupeň se zaměřuje na jinou část proudu plynu, od částic a teploty až po samotné organické sloučeniny. Tento obecný vzor podporuje širší technický princip, že příslušenství zařízení pro úpravu VOC, i když se nejedná o primární technologii čištění, materiálně ovlivňuje celkový výkon systému, který podporují.

Porovnání RTO vs RCO systému pro průmyslové aplikace

U zařízení vyhodnocujících systém RTO vs. RCO spočívá hlavní rozdíl v tom, jak každá technologie řídí teplo během oxidačního procesu, což přímo ovlivňuje energetickou účinnost a vhodnost pro různé rozsahy koncentrací. Regenerační tepelné okysličovadlo, běžně označované jako RTO, využívá keramické teplosměnné médium k rekuperaci velké části tepelné energie generované během oxidace, díky čemuž se dobře hodí pro zařízení se středním až vysokým zatížením VOC, kde má rekuperace energie významný dopad na provozní účinnost. Regenerační katalytický oxidátor nebo RCO dosahuje oxidace při nižší provozní teplotě tím, že se spoléhá na katalyzátor, který může snížit spotřebu paliva pro proudy s nižší koncentrací, ale obecně vyžaduje větší pozornost v průběhu času na stav katalyzátoru. Níže uvedená radarová tabulka porovnává adsorpci RTO, RCO a aktivního uhlí v několika kvalitativních dimenzích důležitých pro výběr konfigurace zařízení pro úpravu VOC a měla by být chápána jako obecné plánovací srovnání, nikoli jako přesná laboratorní srovnávací hodnota.

Radarová tabulka výše porovnává tři běžné průmyslové přístupy k úpravě VOC v šesti kvalitativních plánovacích dimenzích a je určena spíše k podpoře diskusí o výběru technologie, než aby nahradila technické hodnocení specifické pro dané místo. Systémy RTO dosahují nejvyššího skóre v oblasti rekuperace energie a nepřetržitého provozu, což odráží jejich konstrukci výměny tepla a jejich běžné použití v zařízeních s dlouhými a stálými výrobními směnami, jako jsou linky na čištění vzduchu v továrnách na nátěry. Systémy RCO jsou umístěny ve střední poloze a nabízejí přiměřený výkon ve většině rozměrů, přičemž obecně vyžadují nižší provozní teploty než RTO, což může být výhodou pro zařízení zaměřená na mírný příkon energie. Adsorpce aktivního uhlí dosahuje nejvyšších výsledků při počáteční flexibilitě a nízké koncentraci, protože uhlíková lůžka mohou být rychle uvedena do provozu a fungují dobře, když je zatížení VOC nižší nebo přerušované, jako jsou aplikace pro řízení VOC v menším polygrafickém průmyslu. Pochopení těchto relativních silných stránek pomáhá inženýrským týmům a správcům zařízení zúžit správnou základní technologii před dokončením příslušenství zařízení pro úpravu VOC, které ji podporuje.

Klíčové příslušenství zařízení pro úpravu VOC a jejich funkce

Kromě základní adsorpční nebo oxidační jednotky se kompletní strojní vybavení pro úpravu organických odpadních plynů VOC spoléhá na sadu podpůrného příslušenství, z nichž každé plní v systému specifickou funkci. Společnost Lvquan Environmental Protection Engineering Technology Co., Ltd. vyrábí řadu těchto systémových komponent VOC, z nichž dvě jsou popsány níže spolu s jejich rolí v typickém uspořádání průmyslového zařízení na úpravu výfukových plynů.

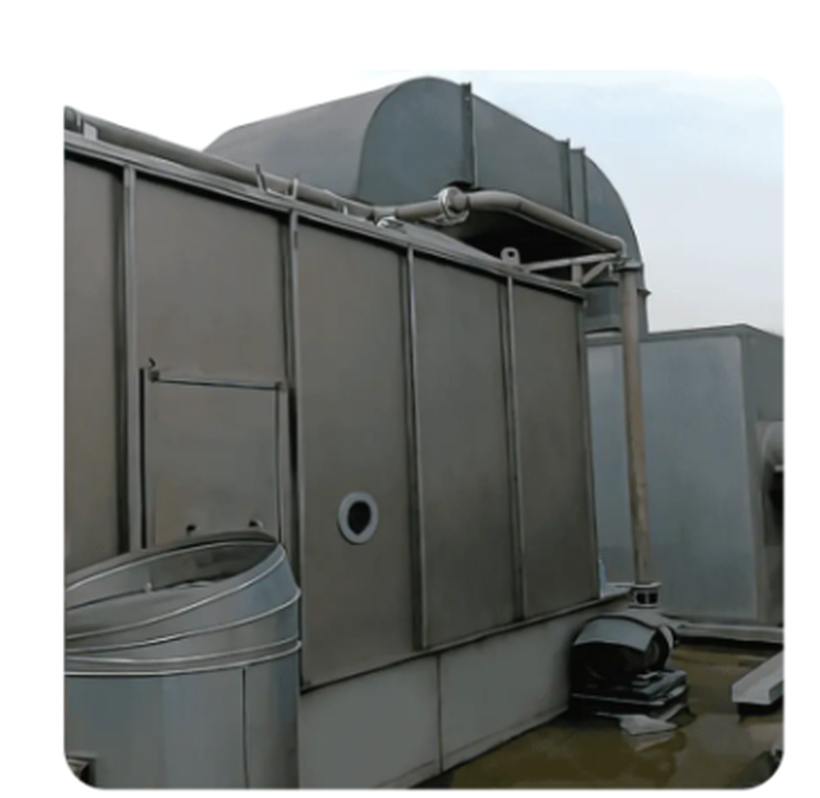

Horizontální stříkací skříň LQ-WPG

Horizontální stříkací skříň LQ-WPG využívá účinný stříkací systém kombinovaný s optimalizovaným uspořádáním vnitřního prostoru pro dosažení plného pokrytí proudu plynu v krátké době zdržení. Tato konstrukce umožňuje jednotce účinně odstraňovat škodlivé částice z proudu vzduchu před tím, než se dostane do dalších stupňů úpravy, což snižuje zatížení částic aktivního uhlí nebo povrchů katalyzátorů dále v systému. V konfiguracích zaměřených na protipožární ochranu a plošné chlazení podporuje stejný princip horizontálního rozprašování rychlé pokrytí přes chráněný prostor, a proto se tento typ příslušenství dobře hodí do prostředí, jako jsou datová centra, sklady a výrobní dílny, které vyžadují jak efektivní každodenní úklidovou podporu, tak spolehlivou reakci požární ochrany. Umístění stříkací skříně jako fáze předúpravy před hlavní jednotku čištění VOCs je běžnou strategií dílů systému pračky odpadních plynů, protože pomáhá chránit citlivější následné komponenty před znečištěním částicemi. Tato konstrukční role je jedním z důvodů, proč je příslušenství pro předúpravu považováno spíše za nedílnou součást plánování příslušenství pro úpravu plynu než za volitelný doplněk.

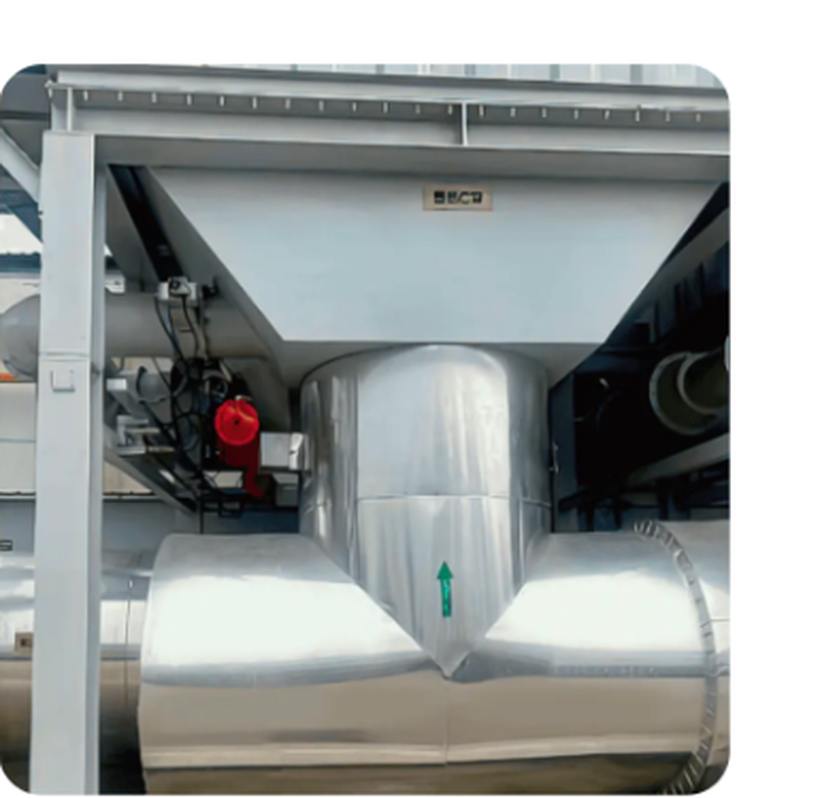

Vysokoteplotní přetlakový ventil LQ-GXF

Vysokoteplotní přetlakový ventil LQ-GXF je zkonstruován z materiálů odolných vůči vysokým teplotám a v kombinaci s precizní technologií těsnění, což mu umožňuje pracovat stabilně za náročných podmínek procesu s vysokými teplotami. Jeho primární funkcí je předcházet přetlakovým událostem v potrubí a procesním potrubí a otevírá se řízeným způsobem, aby se uvolnil přetlak dříve, než může poškodit předřazené zařízení nebo ohrozit bezpečnost systému. Tento typ příslušenství je široce používán ve vysokoteplotních procesních potrubích napříč petrochemickými zařízeními, elektrárnami a metalurgickými závody, kde může dojít k náhlým tlakovým špičkám během přerušení procesu nebo přechodu zařízení. V systému úpravy odpadních plynů VOC, který zahrnuje stupně tepelné oxidace, je správně dimenzovaný přetlakový ventil kritickou součástí výfukového systému, protože metody zpracování založené na spalování mohou generovat lokalizované kolísání tlaku a teploty, které je třeba bezpečně řídit. Výběr přetlakového ventilu dimenzovaného pro správný teplotní a tlakový rozsah je jedním z nejdůležitějších technických rozhodnutí při ochraně dlouhodobé integrity průmyslového řídicího systému VOC.

Jak se příslušenství propojuje v rámci celkového systému

Výše uvedený zjednodušený vývojový diagram ilustruje obecnou sekvenci, ve které se příslušenství zařízení pro úpravu VOC připojuje v rámci kompletního systému čištění organických odpadních plynů, a je zamýšleno spíše jako koncepční uspořádání než přesný výkres potrubí a přístrojového vybavení pro jakýkoli konkrétní projekt. Plyn vstupuje přes záchytnou digestoř nebo potrubní síť, pohybuje se do fáze předúpravy, jako je horizontální rozprašovací kabina, pak postupuje do jednotky pro úpravu jádra, kde dochází k odstranění většiny VOC adsorpcí nebo oxidací. Pojistný ventil je umístěn v blízkosti výstupního konce systému, kde je připraven reagovat na jakýkoli přetlak předtím, než upravený plyn dosáhne výfukového komínu. Tento postupný přístup odráží standardní praxi konstrukčního průvodce zpracování odpadních plynů, kde každé příslušenství řeší konkrétní rizikový nebo výkonnostní faktor spíše než jedna jednotka pokoušející se řídit každou funkci najednou. Zařízení plánující nový průmyslový systém čištění těkavých organických látek nebo modernizaci stávajícího systému obecně těží z přezkoumání této úplné sekvence se zkušeným technickým partnerem, spíše než z samostatného výběru jednotlivých komponent.

Kde se příslušenství zařízení pro úpravu VOC používá v různých odvětvích

Poptávka po příslušenství zařízení pro úpravu VOC zahrnuje řadu průmyslových odvětví a konkrétní konfigurace příslušenství se často mění v závislosti na zdroji organického odpadního plynu. Aplikace úpravy výfukových plynů v lakovnách obvykle generují proudy plynů naložené částicemi, které těží z fáze předúpravy ve stříkací kabině před adsorpční nebo oxidační jednotkou jádra. Kontrola těkavých organických látek v polygrafickém průmyslu se často zabývá konzistentnějšími emisemi na bázi rozpouštědel, což má tendenci upřednostňovat stabilní technologii zpracování jádra ve spojení s příslušenstvím, které podporuje nepřetržitý provoz. Zpracování těkavých organických sloučenin v chemických závodech a aplikace v metalurgii často zahrnují procesní podmínky s vyšší teplotou, což je případ, kdy se přetlakové ventily odolné vůči vysokým teplotám stávají obzvláště důležitými pro ochranu integrity potrubí. Níže uvedený prstencový graf představuje obecné ilustrativní rozložení poptávky po příslušenství napříč těmito průmyslovými kategoriemi na základě běžných vzorců popsaných v literatuře o kontrole průmyslového znečištění ovzduší spíše než na přesném měřeném průzkumu trhu.

Výše uvedený prstencový graf ilustruje obecný vzorec toho, kde se příslušenství zařízení pro úpravu VOC obvykle používá ve čtyřech širokých průmyslových kategoriích, a je třeba jej chápat jako orientační spíše než jako přesné měřené rozdělení trhu. Malířské dílny představují významně velký podíl typické poptávky, především proto, že procesy nanášení a stříkání vytvářejí jak částice, tak páry organických rozpouštědel, které vyžadují kombinovaný přístup k předúpravě a úpravě jádra. Významnou část tvoří také aplikace v polygrafickém průmyslu, což odráží široké použití inkoustů a nátěrů na bázi rozpouštědel v rámci operací balení a tisku publikací. Chemické závody a metalurgie nebo jiné vysokoteplotní průmyslové procesy tvoří menší, ale stále důležitý podíl, a tyto aplikace mají tendenci klást větší důraz na příslušenství odolné vůči vysokým teplotám, jako jsou přetlakové ventily, spíše než na předúpravu zaměřenou na částice. Tento obecný vzorec distribuce je užitečný kontext pro správce zařízení, kteří porovnávají potřeby svých vlastních systémů úpravy vzduchu VOC s tím, jak se podobné příslušenství používá ve srovnatelných průmyslových prostředích.

Vícestupňová účinnost ošetření: Jak se kumulativní odstranění staví v celém systému

Pochopení toho, jak jsou VOC odstraňovány v každé fázi systému, pomáhá vysvětlit, proč na příslušenství záleží, i když není primární technologií čištění. Níže uvedený plošný graf představuje ilustrativní pohled na kumulativní účinnost odstraňování při pohybu plynu typickým čtyřstupňovým průmyslovým systémem čištění VOC, založený na obecné logice technického procesu spíše než na certifikovaných testovacích datech pro konkrétní instalaci.

Výše uvedený plošný graf ukazuje obecný vzestupný vzorec kumulativní účinnosti odstraňování, když plyn prochází čtyřmi širokými fázemi typického technologického procesu zpracování průmyslového odpadního plynu, od počátečního zachycení až po konečné vypuštění. Samotný záchytný stupeň přispívá pouze k mírnému odstraňování, protože jeho hlavní funkcí je shromažďování proudu plynu spíše než jeho aktivní úprava. Fáze předúpravy, která může zahrnovat horizontální stříkací kabinu, přidává další zvýšení odstraněním částic a stabilizací teploty před jednotkou pro úpravu jádra. Nejstrmější nárůst nastává během fáze úpravy jádra, kde adsorpce aktivního uhlí nebo katalytická oxidace provádí většinu odstranění organických sloučenin, což je v souladu s tím, proč je tato fáze obecně považována za primární investici do zařízení na úpravu VOC. Postupné vyrovnávání v blízkosti konečného vypouštění odráží klesající přírůstkové zisky, jakmile úprava aktivní zóny již řešila většinu zatížení VOC, a posiluje praktický přínos, že předúprava a bezpečnostní příslušenství existují pro ochranu a stabilizaci systému spíše než pro nezávislé řízení největšího zvýšení účinnosti.

Jak vybrat zařízení na úpravu VOC pro vaše zařízení

Výběr správné kombinace technologie základní úpravy a podpůrného příslušenství je se strukturovaným kontrolním seznamem snazší, zejména pro správce zařízení, kteří poprvé porovnávají možnosti.

1. Před výběrem mezi adsorpční a oxidační technologií určete rozsah koncentrace VOC a průtok proudu výfukových plynů.
2. Ověřte, zda jsou v proudu plynu přítomny částice, což by naznačovalo potřebu stříkací skříně nebo podobného příslušenství pro předúpravu.
3. Zkontrolujte provozní teplotu procesu, abyste se ujistili, že přetlakové ventily a příslušenství potrubí jsou dimenzovány pro správný rozsah použití při vysokých teplotách.
4. Zvažte, zda zařízení běží nepřetržitě nebo přerušovaně, protože to ovlivňuje vhodnost RTO, RCO nebo systémů na bázi aktivního uhlí.
5. Spolupracujte se zkušeným výrobcem zařízení na úpravu VOC, abyste přezkoumali celé uspořádání systému, spíše než pořizujte jednotlivé komponenty samostatně.

Průvodce údržbou systému zpracování VOCs

Důsledná údržba zajišťuje, že systém čištění odpadních plynů VOC funguje spolehlivě a pomáhá prodloužit životnost jak jednotky pro úpravu jádra, tak jejího podpůrného příslušenství.

1. Pravidelně kontrolujte stříkací trysky a vnitřní části skříně, abyste potvrdili rovnoměrné pokrytí a zabránili ucpání nahromaděnými zbytky částic.
2. Pravidelně testujte přetlakové ventily, abyste se ujistili, že se správně otevírají a znovu usazují za podmínek simulovaného tlaku.
3. Sledujte úrovně nasycení lože aktivního uhlí a plánujte výměnu nebo regeneraci dříve, než průlom sníží výkon odstraňování.
4. Pravidelně kontrolujte stav katalyzátoru v systémech katalytické oxidace, protože postupná degradace katalyzátoru může snížit dlouhodobou účinnost čištění.
5. Udržujte potrubí a těsnění bez netěsností, protože i malé netěsnosti mohou umožnit, aby neupravený plyn obcházel systém úpravy.

Dodržování strukturovaného průvodce údržbou systému úpravy VOC snižuje pravděpodobnost neplánovaných odstávek a podporuje konzistentní dodržování požadavků na kontrolu znečištění ovzduší po celou dobu životnosti zařízení. Pro zařízení spolupracující se zavedeným dodavatelem dílů zařízení VOC je obecně jednodušší rychle získat náhradní příslušenství, když rutinní kontrola odhalí součást, která se blíží ke konci servisního intervalu.

O společnosti Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. se nachází v Gaoyou, Yangzhou, oblasti často popisované jako severní brána provincie Jiangsu, a funguje jako akciová společnost vytvořená spoluprací profesionálů s více než třicetiletou kombinovanou zkušeností v oblasti návrhu a výroby zařízení VOC. Jako profesionální výrobce technických zařízení pro zpracování organických odpadních plynů VOC si společnost udržuje základní kapitál ve výši 22 milionů juanů, dlouhodobý majetek ve výši téměř čtyřicet milionů juanů a celková aktiva ve výši téměř šedesát milionů juanů, což podporuje tovární budovu o rozloze devět tisíc osm set metrů čtverečních. Společnost provozuje více než dvě stě sad různých typů obráběcích zařízení a zaměstnává sto dvacet zaměstnanců, kteří podporují roční výrobní kapacitu ve výši sto milionů jüanů v příslušenství zařízení pro úpravu VOC a kompletních produktových řadách strojírenských zařízení. Tato kombinace inženýrských zkušeností, výrobního rozsahu a vyhrazené výrobní kapacity podporuje roli společnosti jako továrny na zařízení na úpravu VOC v Číně, která slouží zákazníkům, kteří potřebují vlastní systémy na úpravu odpadních plynů VOC, projekty systémů úpravy VOC OEM a dodávky řešení pro úpravu VOC na klíč pro širokou škálu průmyslových aplikací.

Často kladené otázky

Q1: K čemu se používá příslušenství zařízení pro úpravu organických odpadních plynů VOC?
Toto příslušenství podporuje jednotku pro úpravu jádra manipulačními funkcemi, jako je předúprava částic, chlazení plynu a ochrana proti přetlaku, což společně pomáhá celému systému čištění odpadních plynů VOC fungovat bezpečně a konzistentně.

Q2: Jaký je rozdíl mezi aktivním uhlím a katalytickou oxidací pro úpravu VOC?
Systémy s aktivním uhlím odstraňují organické sloučeniny adsorpcí na porézní uhlíková média, zatímco katalytická oxidace přeměňuje organické sloučeniny na oxid uhličitý a vodní páru prostřednictvím řízené reakce na katalyzátoru.

Q3: Jak se liší systém RTO od systému RCO?
Systém RTO využívá keramické teplosměnné médium k rekuperaci tepelné energie během oxidace, zatímco systém RCO spoléhá na katalyzátor k dosažení oxidace při nižší provozní teplotě.

Q4: K čemu se používá vysokoteplotní přetlakový ventil v systému VOC?
Používá se k řízenému uvolnění přetlaku během procesních poruch, k ochraně potrubí a procesního potrubí před poškozením přetlakem při vysokoteplotních aplikacích, jako je tepelná oxidace.

Q5: Lze příslušenství zařízení pro úpravu VOC přizpůsobit pro konkrétní zařízení?
Ano, mnoho výrobců nabízí vlastní konfigurace systému zpracování odpadních plynů VOC, které umožňují přizpůsobení příslušenství, jako jsou rozprašovací skříně a přetlakové ventily, konkrétním procesním podmínkám a požadavkům průmyslu.

Otázka 6: Jak často by měl být systém čištění odpadních plynů VOC kontrolován?
Frekvence kontrol závisí na podmínkách procesu, ale rutinní kontroly stříkacích skříní, přetlakových ventilů, uhlíkových loži a stavu katalyzátoru se obecně doporučují jako součást standardního plánování údržby.
